کنتاکتور و انواع آن
کنتاکتور و انواع آن:
کنتاکتور یک کلید کنترل شونده به صورت الکتریکی است و از لحاظ عملکرد دقیقا مشابه رله می باشد با این تفاوت که عموما رله ها برای کنترل بارهایی با آمپر پایین و کنتاکتورها برای کنترل بارهایی با آمپر بسیار بالاتر به کار می روند.
یک رله یا کنتاکتور با مداری کنترل می‌شود که سطح قدرت خیلی کمتری از مدار مورد کلیدزنی دارد. به عنوان مثال ممکن است جریان ورودی رله یا کنتکتور در حد چند میلی آمپر اما جریان خروجی در حد چند ده یا حتی چند صد آمپر باشد.
کنتاکتورها برای کنترل بارهای مختلف الکتریکی اعم از الکتروموتورها، بانکهای خازنی، مدارات روشنایی، گرمکن‌های الکتریکی و سایر تجهیزات الکتریکی استفاده می‌شوند.
انواع کنتاکتورها:
با توجه به نوع مصرف کننده و شرایط کار؛ کنتاکتورها قدرت وجریان عبوری مشخصی برای ولتاژهای مختلف دارند.به عنوان مثال یک کنتاکتور کوچک 24 ولتی ؛ ممکن است دارای حداکثر جریان قابل تحمل 1A باشد و از طرف دیگر یک کنتاکتور 220 ولتی دیگر با جریان چند صد آمپر عرضه شود.به همین دلیل لازم است تا قبل از انتخاب و استفاده از کنتاکتور حتما به مقدار جریان و ولتاژ مورد نیاز توجه شود.

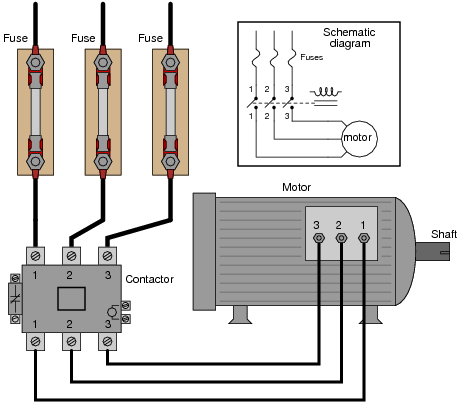

شکل زیر دیاگرام اتصال کنتاکتور به موتور سه فاز را نشان می دهد:
معمولاً برای حفاظت از بارهایی که به کنتاکتور بسته می‌شود از رله حرارتی یا بی متال استفاده می‌شود. این نوع رله‌ها در برخی از انواع کنتاکتور بر روی بدنه تعبیه شده‌اند و در انواع دیگر به صورت اختیاری بر روی کنتاکتور بسته می‌شوند. اگر بار بسته شده به کنتاکتور جریانی بیش از حد مجاز از شبکه بکشد رله حرارتی عمل می‌کند و از صدمه زدن به بار الکتریکی جلوگیری می‌نماید.
